产品概述

　　压板在线状态采集终端-管理单元采用先进的嵌入式操作系统和灵活的模块化设计，压板在线状态采集终端-管理单元对下采集支持485有线采集压板状态，同时支持485有线和WAPI无线采集压板状态；压板在线状态采集终端-管理单元对上传输支持有线网络接入主站，同时支持有线网络和WPAI接入主站。设备支持多串口、多千兆网口；具备可视化操作界面，配置简单，并可直观显示屏柜采集状态及压板状态；具备压板开票状态设置、告警状态显示、及查询导出功能。

压板监测系统

　　压板在线监测无线方案采用磁感应原理，压板采集单元顺利获得CAN总线将数据传送给屏内WAPI汇集单元，汇集单元顺利获得WAPI与管理单元通信，安装无需走线、安全快捷，在一般工作条件下，自带供电电池可实现6-8年工作时间。

系统方案的优点

（1）传感层稳定可靠：压板位置感应采用了磁感应原理的方案，已经大量现场工程实践，成熟可靠；

（2）无需从屏柜内取电：自带大容量电池，无需布线；

（3）应用功能丰富：支持保护软压板、功能压板信息的接入、按装置进行可视化展示、一致性在线核对等应用；

（4）自主可控设计：MCU等核心器件全部采用国产芯片，满足自主可控要求。

（5）支持可信WLAN：支持以可信WLAN方式进行站内数据汇聚以及调度主站压板数据上送。

典型应用

•

  继电保护压板在线监视装置压板在线监测系统-解决方案

•

  智能压板在线监测系统可信WAPI组网-解决方案

•

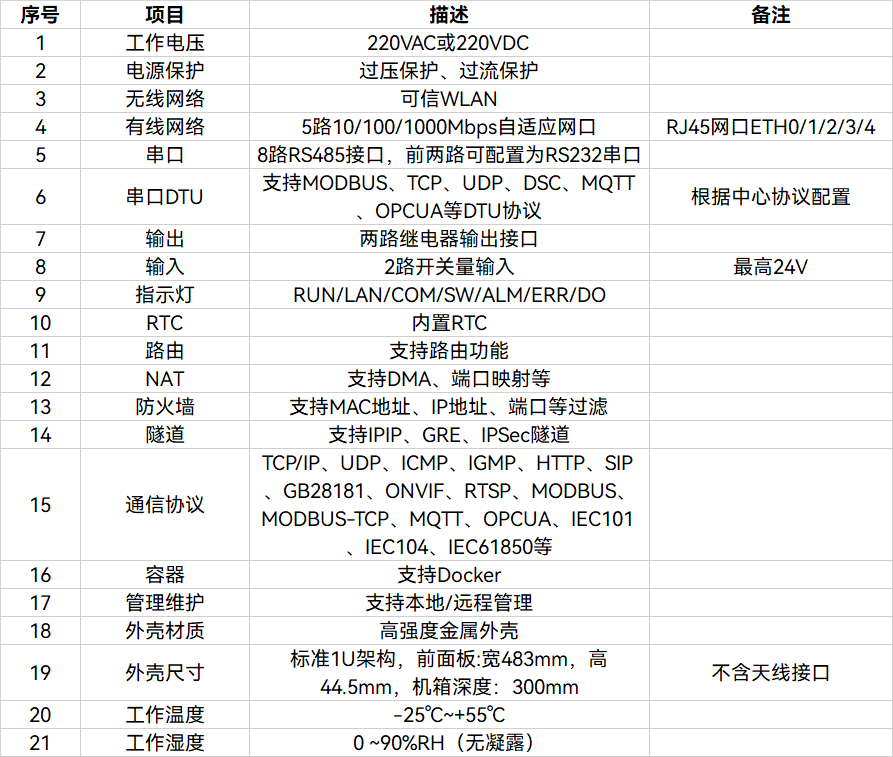

技术规格

产品文档

产品选型

• 压板在线状态采集终端-管理单元

  压板在线状态采集终端-管理单元采用先进的嵌入式操作系统和灵活的模块化设计，对下采集支持485有线和WAPI无线采集压板状态，同时支持有线网络和WPAI接接入接入主站.

  分析详情




• 压板监测屏内WAPI汇集单元

  汇集单元（无线）采用灵活的模块化设计，支持CAN、RS485和WAPI（可信WLAN ）等通信方式，可顺利获得CAN总线/485线接收压板采集单元数据，并顺利获得WAPI上送至管理单元

  分析详情




• 电力可信WAPI系统

  WAPI 是 WLAN Authentication and Privacy Infrastructure（无线局域网鉴别与保密基础结构）的简称，是中国提出的、以 802.11 无线协议为基础的无线安全标准。

  分析详情
